襯氟蝶閥

產品介紹

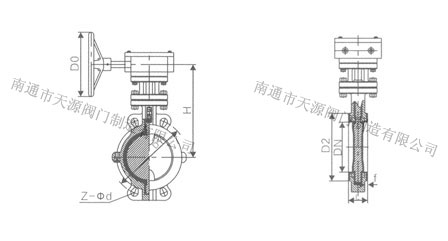

襯氟對夾蝸輪蝶閥（D341F4）

襯氟對夾蝸輪蝶閥（D341F46）

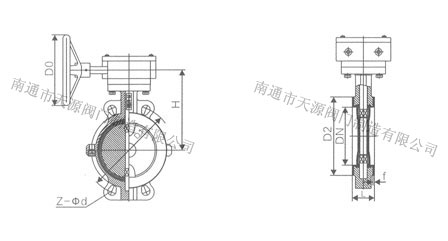

襯氟對夾手動蝶閥

設計與制造符合中國國家標準

基本結構形式（碟板軸與閥體/閥座中心重合）

A.D71F4全襯里型閥體全襯里/碟板全襯層/襯層碟板與碟板軸雙D配合

B.D17F46全襯里型

C.D71F4（46）/P半襯里型閥體全襯里/碟板為不銹鋼/碟板與碟板軸雙D配合

主要技術標準

設計與制造	GB 12238（中線）
結構長度	GB 12221（短系列），ASME B16.10，JIS B2002
法蘭尺寸	HG/T 20592-2009，ANSI B1S52212
連接尺寸	對夾、法蘭式
驅動方式	手動、電動、氣動
公稱壓力	0.6、1.0、1.6、2.5MPa，Class 150，JIS10K
壓力試驗	GB/T 13927-92，API 598

基本型號

手動	D71F4/P（半襯）	蝸輪傳動	D371F4/P（半襯）
	D71F46/P（半襯）		D371F46/P（半襯）
	D71F4（半襯）		D371F4（全襯）
	D71F46（全襯）		D371F46（全襯）
氣動	D671F4/P（半襯）	電動	D971F4/P（半襯）
	D671F46/P（半襯）		D971F46/P（半襯）
	D671F4（全襯）		D971F4（全襯）
	D671F46（全襯）		D971F46（全襯）

主要外形連接尺寸

公稱通徑DN	mm	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
公稱通徑DN	inch	1'/2	2	2'/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40	48
L	對夾	33	43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190	203	216	254
L	法蘭	106	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410	470
D0	PN1.0 MPa	150	150	150	150	200	200	280	280	200	240	240	280	280	320	320	360	360	380	400	400
H	PN1.0 MPa	140	140	150	165	180	200	220	270	320	330	385	430	480	540	610	650	710	780	900	1050

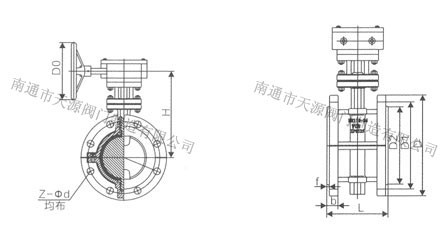

襯氟法蘭蝸輪蝶閥（D341F4）

襯氟法蘭蝸輪蝶閥（D341F46）

襯氟法蘭連接蝶閥（中線）

設計與制造符合中國國家標準

基本結構形式（碟板軸與閥體/閥座中心重合）

A.D41F4全襯里型閥體全襯里/碟板全襯層/襯層碟板與碟板軸雙D配合

B.D41F46全襯里型

C.D41F4（46）/P半襯里型閥體全襯里/碟板為不銹鋼/碟板與碟板軸雙D配合

主要技術標準

設計與制造	GB/T12238（中線）
結構長度	GB12221（短系列），ASME B16.10 ，JIS B2002
法蘭尺寸	HG/T20592-2009，ANSI B1S52212
連接尺寸	對夾、法蘭式
驅動方式	手動、電動、氣動
公稱壓力	0.6，1.0，1.6，2.5MPa，Class 150，JIS10K
壓力試驗	GB/T13927-92，API 598

基本型號

手動	D41F4/P（半襯）	蝸輪	D341F4/P（半襯）
	D41F46/P（半襯）		D341F46/P（半襯）
	D41F4（全襯）		D341F4（全襯）
	D41F46（全襯）		D341F46（全襯）
手動	D641F4/P（半襯）	蝸輪	D941F4/P（半襯）
	D641F46/P（半襯）		D941F46/P（半襯）
	D641F4（全襯）		D941F4（全襯）
	D641F46（全襯）		D941F46（全襯）

主要零部件材料

序號	零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
序號	零件名稱	QT	C	P	R	RL	RL
1	上/下閥體	QT400	WCB	CF8	CF8M	CF3	CF3M
2	碟板	WCB	WB	CF8	CF8M	CF3	CF3M
3	閥軸	1Cr13，40Cr	Wcr13、40Cr	1Cr18Ni9Ti、40CrlCr18Ni12Ti、40Cr1Cr18Ni12Ti、40CR00Cr17Ni14Mo2、40Cr
4	襯里層/閥座	PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚?。?
5	O型圈	FEP+FPM（氟橡膠外包F46）
6	彈性條（墊）	Si（硅橡膠）
7	調節墊	0Cr18Ni19	0Cr18Ni19	1Cr17Ni12	1Cr18Ni12Mo2Ti2	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓	35	35	1Cr17	1Cr17Ni12	1Cr8Ni2	1Cr19Ni2
9	螺母	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄	鋁合金
